شیٹ میٹل من گھڑت جدید صنعت میں مینوفیکچرنگ کا ایک انتہائی ضروری عمل ہے۔
شیٹ میٹل من گھڑت
شیٹ میٹل من گھڑت جدید صنعت میں مینوفیکچرنگ کا ایک انتہائی ضروری عمل ہے۔
الیکٹرانک انکلوژرز اور آٹوموٹو حصوں سے لے کر صنعتی آلات اور آرکیٹیکچرل اجزاء تک ، شیٹ میٹل تانے بانے فلیٹ دھات کی چادروں کو فنکشنل ، اعلی- کارکردگی کی مصنوعات میں تبدیل کرنے میں اہم کردار ادا کرتے ہیں۔
یہ گائیڈ وضاحت کرتا ہےشیٹ میٹل من گھڑت کیا ہے، یہ کیسے کام کرتا ہے ، اس میں شامل کلیدی عمل ، اور کیاکسٹم شیٹ میٹل پرزوں کو سورس کرتے وقت خریداروں اور انجینئروں پر غور کرنا چاہئے.
اسٹار وے میں ، شیٹ میٹل کی تانے بانے کو بطور aانجینئرنگ ، عمل کنٹرول ، اور مینوفیکچرنگ کے تجربے کا مجموعہ. عملی پروڈکشن کے ساتھ جدید تانے بانے کی ٹیکنالوجیز کو مربوط کرنے سے - جانتے ہیں کہ ، ہم خریداروں اور انجینئروں کو بہتر طور پر سمجھنے میں مدد کرتے ہیں کہ شیٹ میٹل من گھڑت کس طرح کام کرتا ہے ، کون سے عمل شامل ہیں ، اور پروٹوٹائپ سے بڑے پیمانے پر پیداوار تک قابل اعتماد نتائج حاصل کرنے کا طریقہ۔
یہ گائیڈ پر مرکوز ہےکے بنیادی اصولشیٹ میٹل من گھڑت، کلیدی عمل ، مادی اختیارات ، اور ڈیزائن کے تحفظات کی وضاحت کرنا جو کسٹم شیٹ میٹل حصوں کو سورس کرتے وقت سب سے زیادہ اہمیت رکھتے ہیں۔
1. شیٹ میٹل من گھڑت کیا ہے؟
یہ صنعت
شیٹ میٹل من گھڑت ایک مینوفیکچرنگ کا عمل ہے جس میں فلیٹ میٹل شیٹوں کو کاٹنے ، موڑنے ، تشکیل دینے اور تیار حصوں یا ڈھانچے میں جمع کرنا شامل ہے۔
یہ عمل عام طور پر دھات کی چادروں کے ساتھ کام کرتا ہے0.5 ملی میٹر سے 10 ملی میٹرموٹائی میں اور دونوں کے لئے وسیع پیمانے پر استعمال ہوتا ہےکسٹم پروٹوٹائپساوربڑی - پیمانے کی پیداوار.
پروڈکٹ کا موازنہ بی جی ماڈل
لوریم آئپسم ڈولر بیٹھ ، ایمٹ کونسیکٹٹور ایڈپیسیسنگ ایلٹ۔
| مواد |
سٹینلیس سٹیل
|
ایلومینیم
|
سردی - رولڈ اسٹیل (CRS)
|
جستی اسٹیل
|
 |
 |
 |
 |
|
| طاقت | اعلی | میڈیم | اعلی | میڈیم |
| سنکنرن مزاحمت | عمدہ | بہت اچھا | کم | اچھا |
| لاگت کی سطح | درمیانے درجے کی | میڈیم | کم | کم - میڈیم |
| عام استعمال | طبی ، کھانے کا سامان | دیوار ، پینل | ساختی حصے | آؤٹ ڈور کیبنٹ |
2. کلیدی شیٹ میٹل من گھڑت عمل
شیٹ میٹل من گھڑت ایک واحد آپریشن نہیں بلکہ کئی بنیادی عملوں کا مجموعہ ہے۔

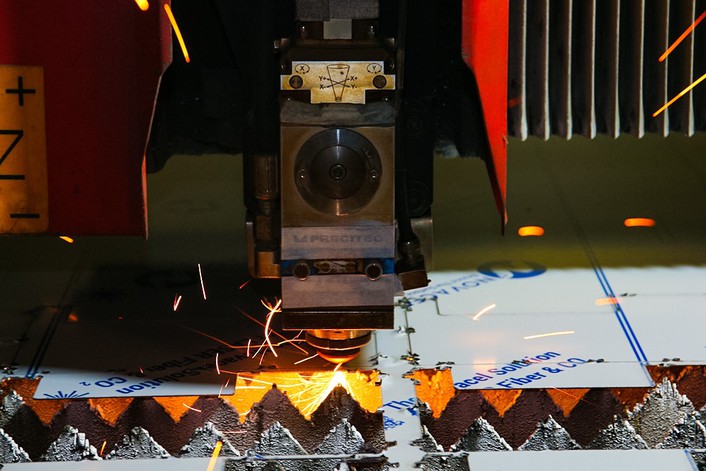

2.1لیزر کاٹنے
کاٹنے سے فلیٹ شیٹ میٹریل سے حصے کی شکل کی وضاحت ہوتی ہے۔
عام کاٹنے کے طریقے:
لیزر کاٹنے- اعلی صحت سے متعلق ، صاف کناروں
پلازما کاٹنے- گاڑھا مواد کے ل suitable موزوں
واٹر جیٹ کاٹنے- کوئی حرارت - متاثرہ زون نہیں ہے
مونڈنے / چھدرن- اعلی - اسپیڈ پروڈکشن
صحت سے متعلق شیٹ میٹل حصوں کے لئے لیزر کاٹنے کا سب سے زیادہ استعمال شدہ طریقہ ہے۔
کاٹنے کے بعد ، فلیٹ حصے CNC پریس بریک کا استعمال کرتے ہوئے 3D شکلوں میں جھکے ہوئے ہیں۔
یہ عمل طے کرتا ہے:
ساختی سختی
اسمبلی فٹ
آخری حصے کے طول و عرض
درست موڑنے کا انحصار مادی قسم ، موٹائی ، موڑ رداس اور اسپرنگ بیک کنٹرول پر ہے۔

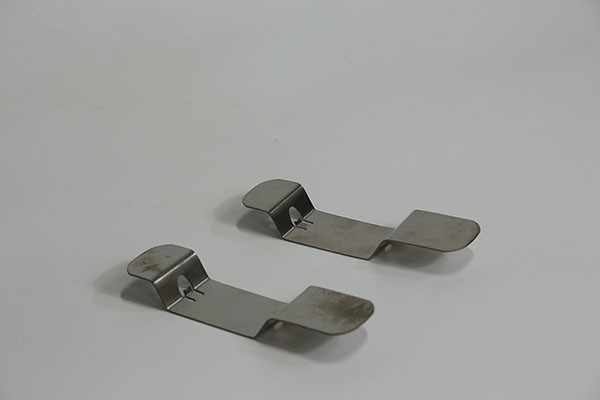

2.3 مہر ثبت
مہر ثبتایک کلیدی شیٹ میٹل من گھڑت عمل ہے جس میں مطلوبہ شکل کی تشکیل کے ل two دو مرنے کے درمیان دھات کی چادر کو دبانا شامل ہے۔ یہ اکثر مستقل طول و عرض اور عین مطابق خصوصیات کے حامل حصوں کی حجم کی تیاری کے لئے اکثر استعمال ہوتا ہے۔ اس عمل کو آٹوموٹو ، الیکٹرانکس ، اور ایرو اسپیس جیسی صنعتوں میں وسیع پیمانے پر لاگو کیا جاتا ہے۔
کس طرح مہر ثبت کرتی ہے
اسٹیمپنگ کا عمل دھات کی چادر سے شروع ہوتا ہے جس کو ایک مشین میں رکھا جاتا ہے جسے اے کہتے ہیںپریس. پریس نے شیٹ پر طاقت کا اطلاق کرنے کے لئے مرنے والوں کا استعمال کیا ہے ، جو کاٹنے ، موڑنے ، چھدرن کرنے یا ابھرنے کی شکل میں ہوسکتا ہے۔ ڈیزائن اور پیچیدگی پر منحصر ہے ، اس عمل میں شامل ہوسکتا ہے:
خالی: شیٹ کو فلیٹ شکلوں یا خالی جگہوں میں کاٹنا۔
چھدرن: مواد کے اندر سوراخ یا شکلیں بنانا۔
موڑنے: دباؤ کا اطلاق کرکے شیٹ کی شکل کو تبدیل کرنا۔
ایمبوسنگ: آرائشی یا عملی مقاصد کے لئے شیٹ کے کچھ حصے بڑھانا یا کم کرنا۔

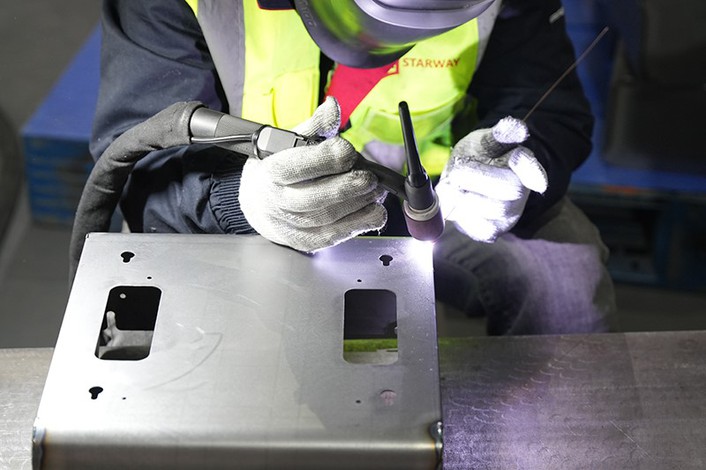

2.4 ویلڈنگاور اسمبلی
ایک سے زیادہ شیٹ میٹل پارٹس ایک ساتھ مل کر استعمال کرتے ہوئے:
ٹگ ویلڈنگ
مگ ویلڈنگ
اسپاٹ ویلڈنگ
riveting یا فاسٹنر
یہ اقدام طاقت ، صف بندی اور استحکام کے ل critical اہم ہے۔
2.5 سطح کی تکمیل
سطح کے علاج سے دونوں میں بہتری آتی ہےظاہری شکل اور کارکردگی.
عام تکمیل میں شامل ہیں:
پاؤڈر کوٹنگ
anodizing
برش کرنا یا پالش کرنا
الیکٹروپلاٹنگ
گالوانائزنگ
صحیح ختم سنکنرن مزاحمت ، لباس مزاحمت اور بصری معیار کو بڑھاتا ہے۔
سی آر اے سیریز کے پیرامشینز
اگلے - جنریشن کے حل کے بعد ملٹی فنکشنل ڈیٹا کو تیز کریں
| مصنوعات |
 |
 |
 |
 |
 |
 |
| عمل | لیزر کاٹنے | موڑنے | ویلڈنگ | چھدرن | مہر ثبت | سطح کو ختم کرنا |
| تفصیل | اعلی - صحت سے متعلق شیٹ کاٹنے | زاویوں میں چادریں تشکیل دینا | دھات کے اجزاء میں شامل ہونا | سوراخ اور شکل تخلیق | ظاہری شکل اور استحکام کو بہتر بنائیں | مطلوبہ شکلوں میں دھات کی چادریں دبانے |
| عام رواداری | ± 0.1 ملی میٹر | ± 0.1 ملی میٹر | - | ± 0.15 ملی میٹر | - | ± 0.1-0.2 ملی میٹر |
| عام درخواستیں | انکلوژرز ، بریکٹ | فریم ، کابینہ | ساختی اسمبلیاں | پینل ، وینٹ | صنعتی ہاؤسنگز | آٹوموٹو پرزے ، بریکٹ ، آلات کے اجزاء |
3. فوائدشیٹ میٹل من گھڑت
مسابقتی فائدہ
شیٹ میٹل من گھڑت ایک ترجیحی مینوفیکچرنگ کا طریقہ بنی ہوئی ہے کیونکہ یہ پیش کرتا ہے:
اعلی طاقت - سے - وزن کا تناسب
شیٹ میٹل کے اجزاء ہلکے وزن میں رہتے ہوئے عمدہ مکینیکل طاقت پیش کرتے ہیں۔
مناسب مواد (جیسے ایلومینیم ، سٹینلیس سٹیل ، یا اعلی - طاقت اسٹیل) کا انتخاب کرکے اور موٹائی کو بہتر بناتے ہوئے ، انجینئر غیر ضروری وزن کے بغیر مضبوط ساختی کارکردگی کو حاصل کرسکتے ہیں {{1} onl انکلوچرس ، فریموں ، اور بوجھ - کے حصوں کے لئے شیٹ میٹل مثالی بنانا۔
01
عمدہ جہتی استحکام
شیٹ میٹل تانے بانے کے عمل جیسے لیزر کاٹنے ، موڑنے اور مہر لگانے سے بیچوں میں قابل اعتماد جہتی درستگی مہیا ہوتی ہے۔
کنٹرول رواداری اور مستحکم تشکیل دینے کے طریقوں کے ساتھ ، حصے اسمبلی کے دوران مستقل جیومیٹری کو برقرار رکھتے ہیں ، جس سے انجینئروں کو بہاو کے انضمام کے دوران فٹنس کے مسائل کو کم کرنے اور دوبارہ کام کرنے میں مدد ملتی ہے۔
02
لاگت - موثر ٹولنگمولڈنگ کے مقابلے میں
انجیکشن مولڈنگ کے برعکس ، شیٹ میٹل تانے بانے کو عام طور پر کم سامنے والے ٹولنگ سرمایہ کاری کی ضرورت ہوتی ہے۔
لیزر کاٹنے اور موڑنے جیسے عمل مہنگے سانچوں کو دوبارہ کام کیے بغیر ڈیزائن کی تبدیلیوں کی اجازت دیتے ہیں ، جس سے شیٹ میٹل کو لاگت - کم - سے میڈیم - حجم کی پیداوار ، پروٹو ٹائپنگ ، اور تکراری ترقی کے ل effective موثر آپشن بناتا ہے۔
03
فاسٹ پروٹو ٹائپنگ
ڈیجیٹل مینوفیکچرنگ ورک فلوز کا استعمال کرتے ہوئے شیٹ میٹل پرزے تیزی سے تیار کیے جاسکتے ہیں۔
سی اے ڈی ڈیزائن سے لے کر تیار شدہ حصوں تک ، لیزر کاٹنے اور سی این سی موڑنے سے تیزی سے بدلاؤ آتا ہے ، جس سے خریداروں اور انجینئروں کو ڈیزائن ، ٹیسٹ اسمبلیاں جانچنے اور تیز رفتار پیداوار میں تیزی سے - میں جانے کی اجازت ملتی ہے۔
04
کم حجم سے بڑے پیمانے پر پیداوار تک اسکیل ایبلٹی
جب طلب میں اضافہ ہوتا ہے تو شیٹ میٹل من گھڑت ہموار اسکیلنگ کی حمایت کرتا ہے۔
پروجیکٹس چھوٹے پروٹو ٹائپ بیچوں سے شروع ہوسکتے ہیں اور کارٹوننگ ، اسٹیمپنگ ، یا خودکار موڑنے کے ذریعے اعلی جلدوں میں منتقلی ، بنیادی ڈیزائن {{0} change کو پورے پروڈکٹ لائف سائیکل میں لچک فراہم کرتے ہیں۔
05
▁▁▁▁▁▁
| عمل | لاگت کی کارکردگی | لیڈ ٹائم | ڈیزائن لچک | کے لئے بہترین |
| شیٹ میٹل من گھڑت | اعلی | مختصر | میڈیم | دیوار ، پینل |
| CNC مشینی | میڈیم | میڈیم | اعلی | صحت سے متعلق اجزاء |
| ڈائی کاسٹنگ | اعلی (بڑے پیمانے پر حجم) | لمبا | کم | اعلی - حجم ہاؤسنگز |
یہ فوائد اسے فعال اور ساختی اجزاء دونوں کے ل suitable موزوں بناتے ہیں۔
4. شیٹ میٹل تانے بانے کی عام درخواستیں
شیٹ میٹل من گھڑت بہت سی صنعتوں میں استعمال ہوتا ہے ، بشمول:
صنعتی مشینری
5. سورسنگ کے وقت خریداروں کو کیا غور کرنا چاہئےشیٹ میٹل پرزے
خریداروں اور خریداری ٹیموں کے لئے ، دائیں شیٹ میٹل فیبرکیشن پارٹنر کا انتخاب کرنا ضروری ہے۔
مینوفیکچرنگ کی صلاحیتیں (لیزر کاٹنے ، موڑنے ، ویلڈنگ ، اسٹیمپنگ ، فائننگ)۔
کوالٹی کنٹرول کے معیارات (FAI ، - عمل معائنہ ، حتمی QC میں)۔
مادی سورسنگ اور ٹریسیبلٹی۔
لیڈ ٹائم اور پیداواری صلاحیت۔
کسی پیشہ ور کارخانہ دار کا انتخاب خطرے کو کم کرتا ہے اور مستقل معیار کو یقینی بناتا ہے۔
6. انجینئرز کو ڈیزائن کے دوران کس چیز پر توجہ دینی چاہئے
انجینئر مینوفیکچریبلٹی کو یقینی بنانے میں اہم کردار ادا کرتے ہیں۔
طاقت اور ماحول پر مبنی مادی انتخاب۔
کم سے کم موڑ رداس اور موڑ الاؤنس۔
رواداری کی ضروریات۔
اسمبلی فزیبلٹی۔
7. پیشہ ورانہ شیٹ میٹل تانے بانے سے کیوں فرق پڑتا ہے
ایک تجربہ کار شیٹ میٹل فیبرکیشن مینوفیکچر کے ساتھ کام کرنا صرف حصے کی پیداوار - سے زیادہ یقینی بناتا ہے کہ یہ یقینی بناتا ہے کہ مینوفیکچرنگ میں انجینئرنگ کا ارادہ پوری طرح سے محسوس ہوتا ہے۔
ایک پیشہ ور ساتھی کیا پسند کرتا ہےاسٹار وےفراہم کرتا ہے
atاسٹار وے، پیشہ ورانہ شیٹ میٹل تانے بانے کا مطلب امتزاج ہےانجینئرنگ کی بصیرت ، عمل کنٹرول ، اور پیداوار استحکامپورے پروڈکٹ لائف سائیکل میں خریداروں اور انجینئروں کی مدد کرنا۔
مینوفیکچریبلٹی کے لئے بہتر ڈیزائن
ہماری انجینئرنگ ٹیم لیزر کاٹنے کے راستوں ، موڑنے کی ترتیب ، ویلڈنگ کے طریقوں ، اور رواداری کو بہتر بنانے کے لئے ڈرائنگ اور وضاحتوں کا جائزہ لیتی ہے۔
مستحکم اور قابل تکرار پیداوار کا معیار
لیزر کاٹنے ، مہر لگانے ، موڑنے ، ویلڈنگ ، اور سطح کی تکمیل کے لئے معیاری عمل کے ساتھ ، اسٹار وے پروٹو ٹائپ سے بڑے پیمانے پر پیداوار تک مستقل حصے کے معیار کو یقینی بناتا ہے۔
قابل اعتماد ترسیل کے نظام الاوقات
انٹیگریٹڈ پروڈکشن پلاننگ اور - گھر کی صلاحیتوں میں ہمیں لیڈ اوقات کو کنٹرول کرنے اور منصوبے کی تبدیلیوں یا فوری ضروریات کو لچکدار طریقے سے جواب دینے کی اجازت دیتا ہے۔
لاگت - پیمانے پر موثر حل
انتہائی مناسب تانے بانے کے عمل کو منتخب کرکے - چاہے اعلی جلدوں کے لئے مہر ثبت کرنا یا لچکدار لیزر کاٹنے - ہم صارفین کو زیادہ سے زیادہ لاگت - کارکردگی کا توازن حاصل کرنے میں مدد کرتے ہیں۔
طویل - اصطلاح مینوفیکچرنگ سپورٹ
ترسیل سے پرے ، اسٹار وے جاری معاونت فراہم کرتا ہے جس میں دستاویزات ، کوالٹی ریکارڈز ، - آرڈر مستقل مزاجی ، اور مستقل بہتری کی آراء شامل ہیں۔
ایک پیشہ ور مینوفیکچرنگ پارٹنر جیسے اسٹار وے انجینئرنگ ڈیزائن کو تبدیل کرتا ہےقابل اعتماد ، توسیع پذیر شیٹ میٹل مصنوعات- جدت ، کارکردگی ، اور طویل - مدت کی کامیابی کی حمایت کرنا۔
نتیجہ
شیٹ میٹل من گھڑتایک بنیادی تیاری کا عمل ہے جو صحت سے متعلق ، طاقت اور لچک کو یکجا کرتا ہے۔
خریداروں کے ل it ، یہ لاگت - موثر سورسنگ اور توسیع پذیر پیداوار پیش کرتا ہے۔
انجینئروں کے ل it ، یہ ساختی سالمیت کے ساتھ پیچیدہ ڈیزائنوں کو قابل بناتا ہے۔
چین میں ایک - کسٹم شیٹ میٹل تانے بانے کی فیکٹری کو روکیں
مکمل شیٹ میٹل تانے بانے کے عمل - کو سمجھنا اور صحیح مینوفیکچرنگ پارٹنر کے ساتھ کام کرنا - بہتر مصنوعات کی کارکردگی ، کم خطرہ ، اور لمبی - اصطلاح کی کامیابی کو یقینی بناتا ہے۔
